Platine test PIC 16F/18F avec support ZIF

Caracteristiques: Realisation electronique, plusieurs choix: possibilité de commander le circuit imprimé nu ou le kit complet avec les composants.

fleche retour menu



PRESENTATION

Ce montage permet de tester trés rapidement la programmation du PIC que nous venons de réaliser grace au support ZIF.

Le montage électronique est alimenté par une tension externe de 5V DC.

6 ports IN en entrée(port A)

8 ports OUT visualisés par des leds (port B)

4 ports OUT (port C) visualisés par des leds et commutables par jumper.

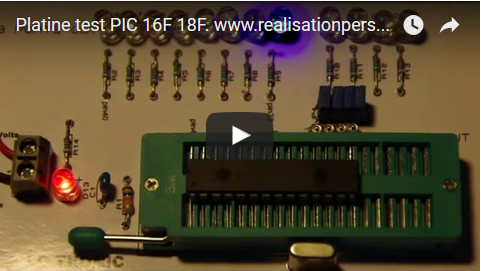

YouTube





REALISATION

Telecharger ici la liste des composants au format "pdf".

Telecharger ici le schéma au format "png".

Telecharger ici le typon au format "pdf".

Telecharger ici l'implantation des composants au format "pdf".

Nomenclature:

Résistance(s)

1/4 W R1 10k

1/4 W R2-R14 560 ohms

Condensateur(s):

c1 100 nF

c2, c3, 22pF

Support circuit intégré:

ZIF 40 broches

Quartz

20 Mhz

Diodes LED:

D1-D13

Connecteur(s) :

1 BORNIER A VIS M2

BORNIERS SECABLES

4 JUMPERS (identiques à ceux implantés pour les disques durs IDE)

CIRCUIT IMPRIME simple face 113mm x 77mm

TARIFS ET MODE DE REGLEMENT:

Par Paypal ( trés simple et trés sécurisé, pas besoin d'ouvrir un compte )

VERSION COMPLETE: 38 € port compris
circuit imprimé nu sans percage (étamé à  froid) : 13.50 € port compris
circuit imprimé nu percé (étamé à  froid): 18.50 € port compris
