Tachymètre Bargraph LCD
(machines outils, perceuse à colonne, tour parallèle, fraiseuse, CNC, pompe, arbre mécanique tournant etc...)

NOUVELLE MISE A JOUR DU 11 janvier 2020:

Présence d'une led témoin du bon positionnement du capteur Hall lors de l'installation.

PRESENTATION

Ayant fait l'acquisition d'un tour et d'une fraiseuse, il me manquait quelques gadgets biens utiles !

Interface composée d'un afficheur LCD 2 lignes x 16 caractères type HD44780 très répandu, mon dispositif affiche la vitesse (trs/mn) sur la 1ère ligne et un bargraphe sur la 2e ligne permettant d'apprécier la variation en charge mécanique de 0 à 3000 trs/mns précision 60 trs/mns soit 2%.

L'affichage est rafraichi à chaque tour

Le montage électronique comporte sa propre alimentation externe genre chargeur telephone (fourni) 220V/5V DC.

L'entrée du capteur est protégée contre les inversions de polarité lors du montage.
-Mesures de vitesses de 0 à 3000 trs/mn . Possibilité de me faire une commande pour une plage de vitesses supérieures.

THEORIE

Détection de la vitesse sur un arbre tournant. A chaque fois que l'aimant( type néodyme) fourni, fixé sur l'arbre tournant passe devant ce capteur Hall, celui-ci envoie une information à ce dernier. Ce capteur est insensible aux projections d'huile, de graisse ou des copeaux métalliques et aux poussiéres. Cordon extérieur de 30 cm que vous pouvez allonger si nécessaire.

Caractéristiques du capteur Hall, brochage:

Modèle 55100 3H mini flange mount

Données contructeur: Sensible jusqu'à 18 mm, 3 fils de 300mm, data sur fil bleu, alimentation de 3.8V à 24V DC, consommation de 0.4 mA à 20 mA, vitesses de commutation jusqu'à 10 Khz (600.000 trs/mn).

REGLAGES

Il est très simple, il suffit de mettre en vis à vis le pôle sud de l'aimant et le capteur Hall, de les rapprocher jusqu'à un affichage des vitesses sur l'écran LCD...ou illumination de la LED.

REALISATION (ancienne version)

Télécharger ici la liste des composants au format "pdf". (mise à  jour 05/08/2019)

Télécharger ici le schéma au format "pdf".

Télécharger ici le typon au format "pdf".

Télécharger ici l'implantation des composants au format "pdf".

circuit imprimé professionel double face.

Nomenclature:

Afficheur LCD type HD44780

Résistance(s) 1/4 W R1 10k

Condensateur(s) chimique(s) polarisé(s) C3 470 µF/25V

Condensateur(s) c1, c2 22pF

Potentiomètre(s) P1 1k

Support circuit intégré DIP 28

Circuit intégré PIC16F876A-I/SP

Quartz 20 Mhz

Capteur 55100 3H

Connecteur(s) :

1 BORNIER A VIS M3

1 BORNIERS A VIS M2

CIRCUIT IMPRIME simple face 104mm x 55mm

Aimant néodyme fourni

DATASHEETS

PIC16F876A-I/SP

Capteur Hall 55100 3H

Afficheur LCD type HD44780

Resistance variable 1k

dimension circuit imprimé 104mm x 55mm

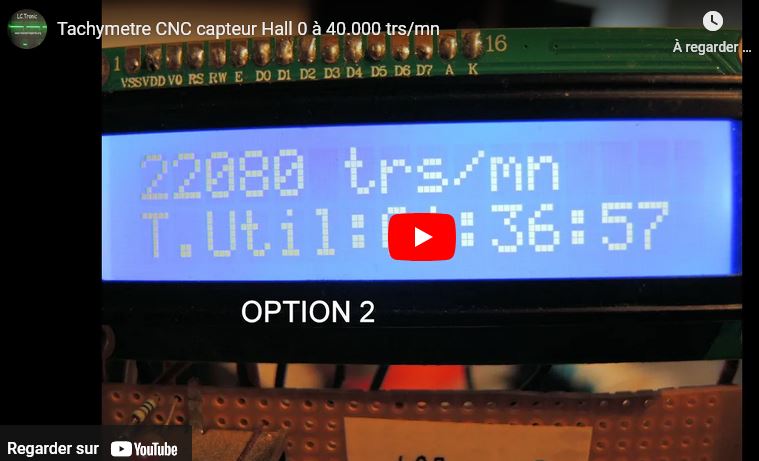

TACHYMETRE MACHINE OUTIL AVEC TEMPS D'USINAGE



La mesure et le contrôle de la température et de l'humidité relative trouvent des applications dans de nombreux domaines.

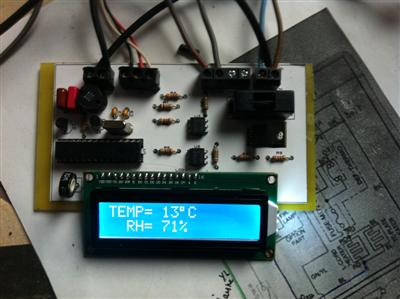

Un seul capteur! Interface composée d'un afficheur LCD 2 lignes x 16 caractères type HD44780 très répandu, ce dispositif affiche la température sur la 1ère ligne et le taux d'humidité sur la 2e ligne. Personellement, je l'ai monté pour une cave à  vin, une hotte de cuisine, un terrarium, une mini-serre de culture tomates !

Le montage électronique devra être alimenté par un bloc secteur 220V/5V DC.

Il gére en sortie, par l'intermédiaire de ses 2 triacs, un chauffage et un brumisateur.

THEORIE

Détection de la température et du taux d'humidité par un seul capteur trés répandu DHT11 géré par PIC 18F2550. La particularité de ce capteur est "deux en un" et qu'il intégre deux sondes dans un seul boitier, géré par signaux ADC, l'étalonnage et l'interface de communication étant construites à  l'intérieur. L'utilisation de tels capteurs intelligents simplifient grandement la conception et réduit le coût global. Ces capteurs sont capables de mesurer la température et l'humidité relative et de fournir entiérement des sorties numériques calibrées. Le capteur DHT11 utilise un protocole propriétaire 1-fil. Cordon extérieur de 30 cm que vous pouvez modifier en soudant un cordon plus long.

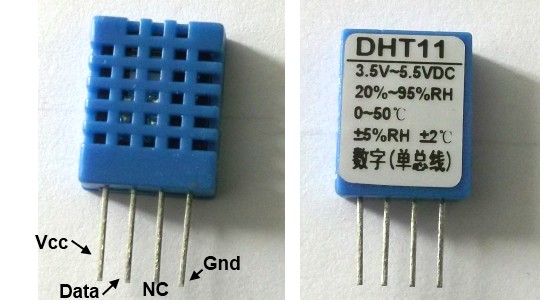

Caractéristiques du DHT11, brochage:

REGLAGES

Aucun réglage, il suffit de m'indiquer vos consignes de température et d'humidité.

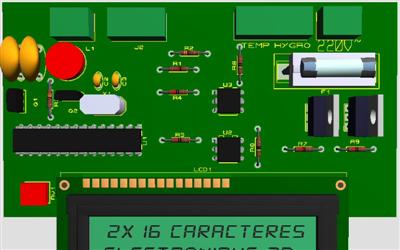

REALISATION

Télécharger ici la liste des composants au format pdf.

Télécharger ici le schéma au format pdf.

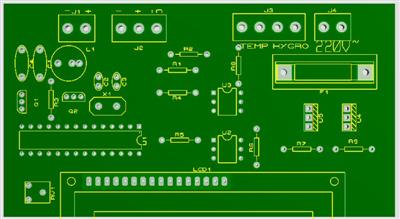

Télécharger ici le typon au format pdf.

circuit imprimé percé, étamé à froid, vernis de protection.

Nomenclature:

Afficheur LCD type HD44780

Résistance(s) 1/4 W R1 10 kΩ R2, R3 3.3 kΩ R4, R5, R7, R9 220Ω R6, R8 150Ω

Resistance(s) variable(s) RV1 1 kΩ

Condensateur(s) c1 10 nF c2, c3 22pF c4 470 nF

Potentiomètre(s) P1 1KΩ

Filtre(s) L1 10mH

1 x Support fusible isolé

Fusible(s) 1 x 20mm x 5mm

Support circuit intégré DIP 28

Circuit intégré PIC16F876A-I/SP

Transistor(s) Q1, Q2 BC546B

Quartz 20 Mhz

Capteur DHT11

Connecteur(s) : 1 BORNIER A VIS M3 2 BORNIERS A VIS M2 1 BORNIER A VIS M4

Alimentation bloc secteur AC/DC 1W 5V

CIRCUIT IMPRIME simple face 110 mm x 60 mm

DATASHEETS

PIC16F876A-I/SP

Afficheur LCD type HD44780

Resistance variable 1KΩ

Capteur DHT11

PRESENTATION

Circuit éléctronique qui présente l'avantage d'être fiable car peu de composants employés et de ne faire passer volontairement qu'un faible courant dans les vis platinées pour maintenir une fonction autonettoyante nécessaire des contacts. C'est le rôle de la résistance R4 de 47 ohms. Ce montage est monté actuellement sur un combi Volkswagen type T2B de 1978 et aussi sur une Cox (voir topic vw-campers.fr) et fourni aussi chez Vintage Autohaus ,Instagram, Facebook, pour test et validation.

Comment mesurer la resistance au primaire de la bobine ?

La résistance au primaire de la bobine d'allumage doit être supérieure à 3 ohms et ce circuit pourra se monter aussi sur tout autre véhicule, moto ou auto 2 temps ou 4 temps...

Il faut debrancher le fil qui va au rupteur ou vis platinées. Ensuite, avec un multimètre, positionné sur ohmètre, une pointe de touche à la masse du véhicule ou moins de la batterie et l'autre pointe de touche sur la borne où se trouvait le fil que vous venez de débrancher qui allait au rupteur. L'indication n'est pas très précise mais suffisante.

THEORIE

Tout repose sur le transistor IGBT, d'une génération actuelle, mieux adapté que les transistors TIP.

Monté sur radiateur qui dissippe peu de chaleur grace à sa technologie, intercalé entre le rupteur et la bobine, ce qui permet de ne plus avoir d'étincelles sur les contacts de vis platinées, donc moins d'usure et d'avoir une haute tension de meilleure qualité permettant d'obtenir un meilleur démarrage à froid et des allumages constants à plus haut régime du moteur. Le transistor est protégé contre les surtensions par 2 diodes TVS ou transzorb et, est saturé par une zener de 12 volts dans sa gate.

REGLAGES

Aucun ! On conserve l'écartement des vis platinées préconisé par le constructeur .

REALISATION

Le circuit imprimé a une dimension de 76mm x 76mm, ce qui permet de le rentrer dans un boitier Plexo étanche de 80mm x 80mm x 45mm (non fourni). Les résistances et diodes sont volontairement surdimensionnées en puissance ainsi que le transistor IGBT afin d'avoir une très bonne fiabilité. Le radiateur est solidaire du circuit imprimé afin de ne pas vibrer et de ne pas finir par casser les pattes du transistor IGBT mais il est préférable de ne pas le monter sur le moteur.

circuit imprimé percé, étamé à froid, vernis de protection.

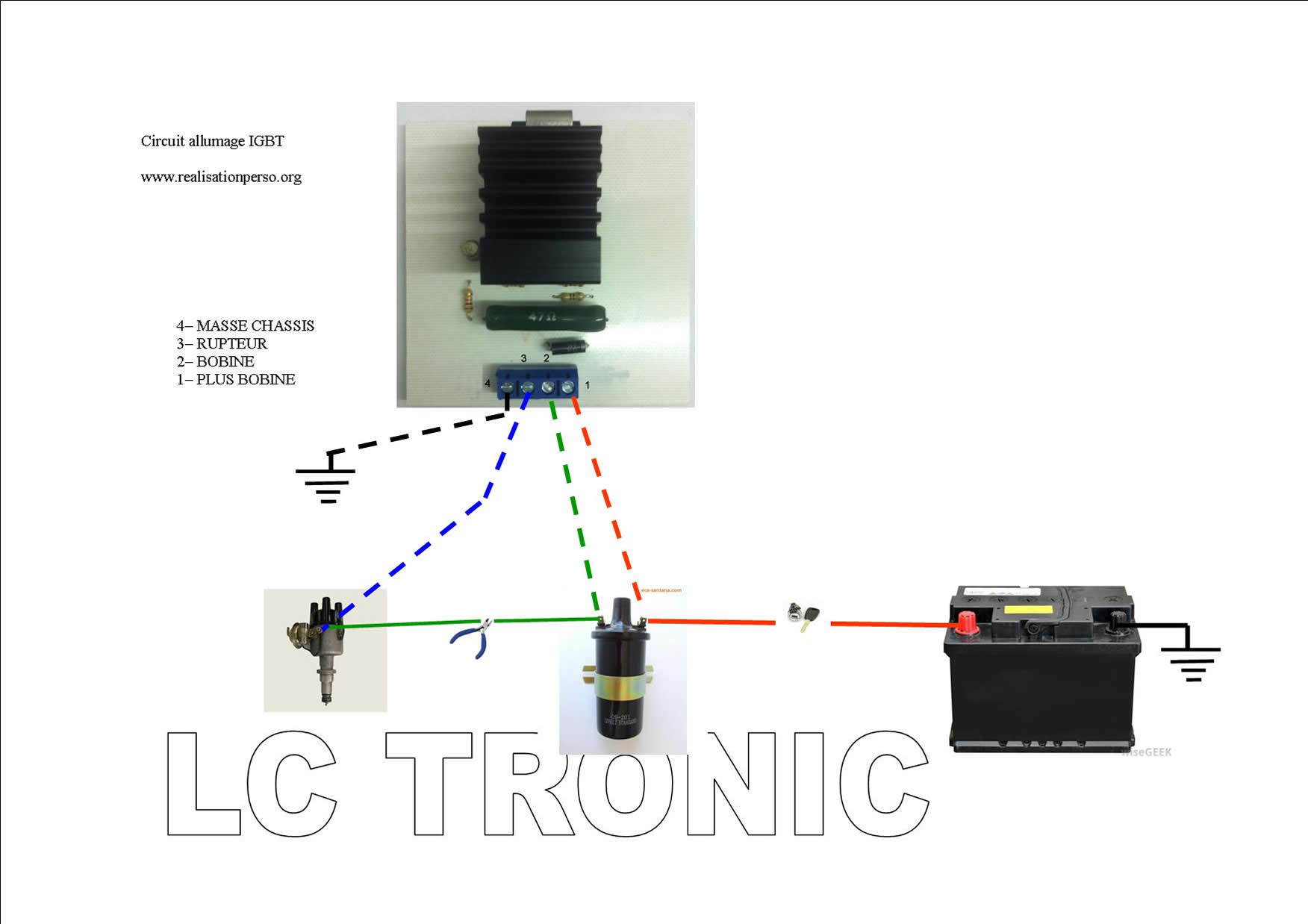

NOTICE DE MONTAGE FOURNIE: cliquez sur la photo pour la telecharger

On peut garder le condensateur d'allumage situé en parallèle sur le rupteur.

TARIFS ET MODE DE REGLEMENT:

Par Paypal (paiement en ligne trés trés sécurisé, rapide et efficace) Il ne faut que votre adresse email aprés avoir saisi un mot de passe trés personnel.

POUR TOUTES LES VERSIONS KIT AE: boitier Plexo étanche non fourni

VERSION KIT AE1: COMPLET percé, monté et soudé et testé, vernis de protection.

(composants fournis, + radiateur pour IGBT ) :48.90 € port compris pour France métropole.

VERSION KIT AE2: circuit imprimé nu, percé, étamé à  froid: 11.90 € port compris pour France métropole.

VERSION KIT AE3: COMPLET composants soudés et montés par vos soins: 32.90 € port compris pour France métropole.
--------------------------------------------------------------
dimension circuit imprimé 76mm x 76mm
alimentation 12Volts .

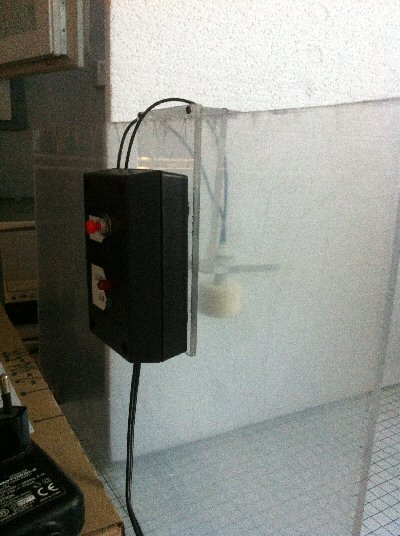

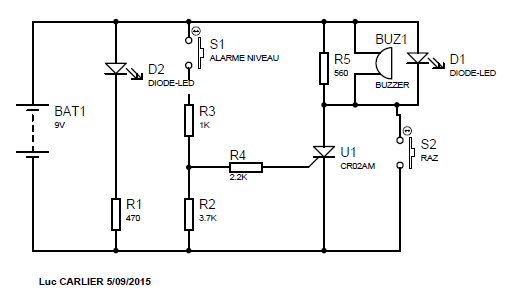

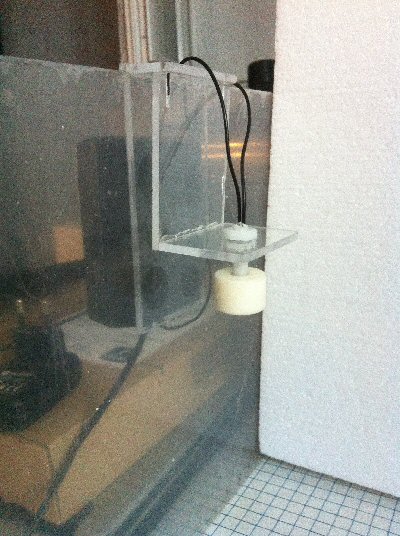

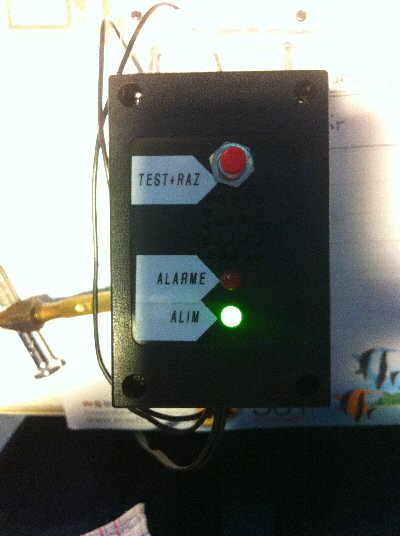

Alarme simple de débordement osmoseur aquarium
