Tachymètre machine-outils bargraph LCD

Caracteristiques: Realisations electroniques, plusieurs choix: possibilité de commander le circuit imprimé et le microcontroleur programmé ou le kit complet sans les composants (sauf microcontroleur) ou le kit avec la totalité des composants.

fleche retour menu

NOUVELLE MISE A JOUR DU 11 janvier 2020:

Présence d'une led témoin du bon positionnement du capteur Hall lors de l'installation.



PRESENTATION

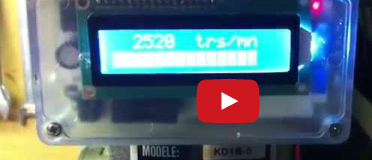

Interface composée d'un afficheur LCD 2 lignes x 16 caractères type HD44780 très répandu, ce dispositif affiche la vitesse (trs/mn) sur la 1ère ligne et un bargraphe sur la 2e ligne permettant d'apprécier la variation en charge mécanique de 0 à 3000 trs/mns précision 60 trs/mns soit 2%.

L'affichage est rafraichi à chaque tour

Le montage électronique comporte sa propre alimentation externe genre chargeur telephone (fourni) 220V/5V DC.

L'entrée du capteur est protégée contre les inversions de polarité lors du montage.
-Mesures de vitesses de 0 à 3000 trs/mn . Possibilité de me faire une commande pour une plage de vitesses supérieures.

LCD tachymetre

THEORIE

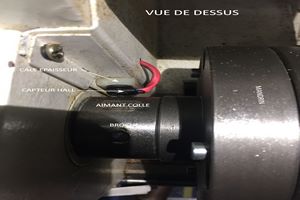

Détection de la vitesse sur un arbre tournant. A chaque fois que l'aimant( type néodyme) fourni, fixé sur l'arbre tournant passe devant ce capteur Hall, celui-ci envoie une information à ce dernier. Ce capteur est insensible aux projections d'huile, de graisse ou des copeaux métalliques et aux poussiéres. Cordon extérieur de 30 cm que vous pouvez allonger si nécessaire.

Caractéristiques du capteur Hall, brochage:

capteur hall Modèle 55100 3H mini flange mount

Données contructeur: Sensible jusqu'à 18 mm, 3 fils de 300mm, data sur fil bleu, alimentation de 3.8V à 24V DC, consommation de 0.4 mA à 20 mA, vitesses de commutation jusqu'à 10 Khz (600.000 trs/mn).

REGLAGES

Il est très simple, il suffit de mettre en vis à vis le pôle sud de l'aimant et le capteur Hall, de les rapprocher jusqu'à un affichage des vitesses sur l'écran LCD...ou illumination de la LED.

REALISATION (ancienne version)

Télécharger ici la liste des composants au format "pdf". (mise à  jour 05/08/2019)

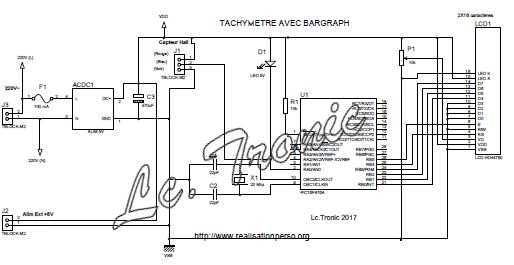

Télécharger ici le schéma au format "pdf".

Télécharger ici le typon au format "pdf".

Télécharger ici l'implantation des composants au format "pdf".

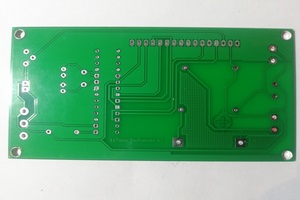

circuit imprimé professionel double face.

Nomenclature:

Afficheur LCD type HD44780

Résistance(s) 1/4 W R1 10k

Condensateur(s) chimique(s) polarisé(s) C3 470 µF/25V

Condensateur(s) c1, c2 22pF

Potentiomètre(s) P1 1k

Support circuit intégré DIP 28

Circuit intégré PIC16F876A-I/SP

Quartz 20 Mhz

Capteur 55100 3H

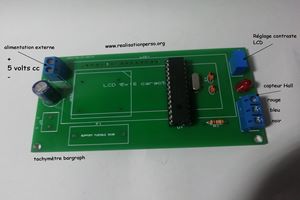

Connecteur(s) :

1 BORNIER A VIS M3

1 BORNIERS A VIS M2

CIRCUIT IMPRIME simple face 104mm x 55mm

Aimant néodyme fourni

DATASHEETS

PIC16F876A-I/SP

Capteur Hall 55100 3H

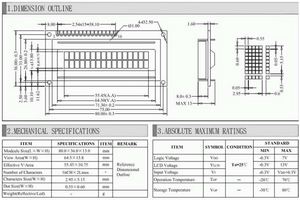

Afficheur LCD type HD44780

Resistance variable 1k

TARIFS ET MODE DE REGLEMENT:

Plus disponible actuellement sur Ebay, me faire une demande pour relancer la fabrication

Par Paypal (paiement en ligne trés sécurisé, rapide et efficace) Il ne faut que votre adresse email aprés avoir saisi un mot de passe sur la banque Paypal.

VERSION COMPLETE KIT RPM0: 49.90 €
circuit imprimé professionel, monté, testé composants inclus, alimentation externe fournie, etc...

VERSION KIT RPM01: 35,70 €
circuit imprimé professionel.
microprocesseur fourni et programmé, sans les autres composants.

VERSION KIT RPM02: 45 €
idem au KIT RPM0 sans alimentation externe type chargeur telephone 220V/5V DC
--------------------------------------------------------------

Port inclus pour France intramuros: livraison en point relais (Mondial Relay)
--------------------------------------------------------------

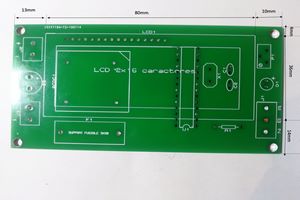

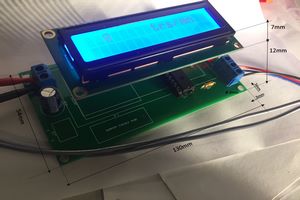

dimension circuit imprimé 104mm x 55mm
